ТКПВ ПОДСТАНЦИИ КОМПЛЕКТНЫЕ ТРАНСФОРМАТОРНЫЕ ВЗРЫВОЗАЩИЩЕННЫЕ
Область применения
Подстанции комплектные трансформаторные взрывозащищенные типа ТКПВ (в дальнейшем КТП) предназначены для электроснабжения трехфазным током электроприемников, устанавливаемых в подземных выработках, опасных по газу (метану) и (или) пыли, а также для обеспечения защиты от токов утечки и максимальной токовой защиты линий низшего напряжения.
- Отличительные особенности
- Технические характеристики
• Маркировка взрывозащиты: Exd [ia] l.

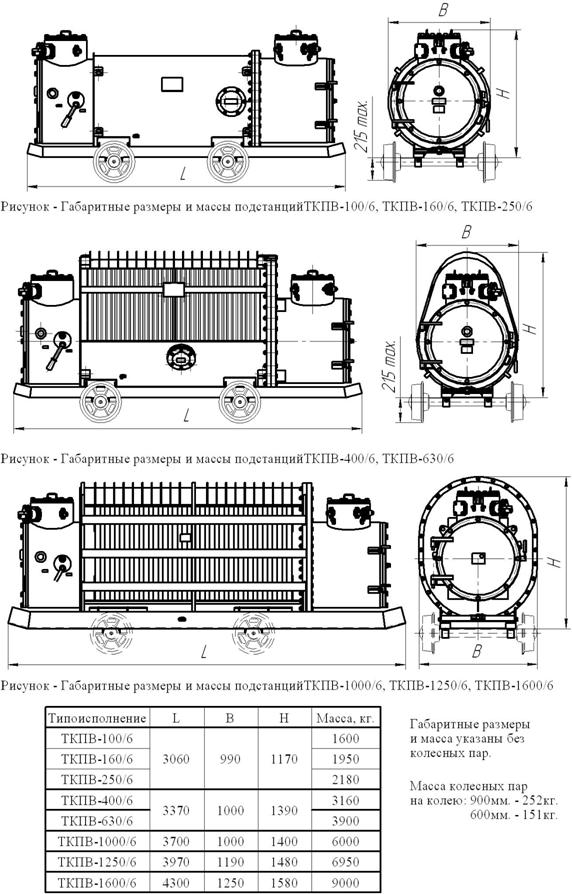

• КТП выполнены как единый агрегат, состоящий из распределительного устройства высшего напряжения (6кВ), силового трансформатора сухого типа и распределительного устройства низшего напряжения, расположенных на одной раме в виде салазок с возможностью крепления колесных пар от шахтных вагонеток.
• Выполняемые функции:
— местное включение и отключение;
— контроль изоляции в сети низшего напряжения;
— защита от токов утечки в сети низшего напряжения;
— невозможность подачи напряжения на поврежденную кабельную линию в режиме блокировочного реле утечки (БРУ);
— индикация величины тока и напряжения на стороне низшего напряжения;
— регулируемая максимальная токовая защита линии низшего напряжения и возможность ее проверки;
— тепловая защита силового трансформатора;
— питание внешних потребителей напряжением 36 В с суммарной мощностью нагрузки не более 75В·А (для питания аппаратуры газовой защиты);
— предварительный контроль сопротивления изоляции внешних цепей с напряжением питания 36В и их защита от утечек тока на землю;
— проверка действия защиты от утечек тока на землю в цепях 36В и сигнализация о её срабатывании;
— сигнализация о подаче напряжения питания на катушку расцепителя нулевого напряжения автоматического выключателя;
— сигнализация о включении автоматического выключателя;
— питание светильников местного освещения напряжением 127 В;
— проверка исправности защиты от утечек в сети низшего напряжения;
— возможность подключения цепей и пульта дистанционного управления высоковольтной ячейки на линии, питающей КТП;
— сигнализация срабатывания защиты от утечек в сети низшего напряжения , в том числе в режиме БРУ, тепловой защиты и максимальной токовой защиты;
— дистанционное отключение силовых цепей низшего напряжения;
— защита от обрыва и замыкания цепи дистанционного отключения КТП;
— сигнализация о дистанционном отключении нагрузки автоматическим выключателем в РУНН.
|
Наименование параметра |
Величина параметра для типоисполнения |
|||||||
|
ТКПВ- 100/6 |
ТКПВ- 160/6 |
ТКПВ- 250/6 |
ТКПВ- 400/6 |
ТКПВ- 630/6 |
ТКПВ-1000/6 |
ТКПВ-1250/6 |
ТКПВ-1600/6 |
|
|
Номинальная мощность |
100 кВА |
160 кВА |
250 кВА |
400 кВА |
630 кВА |
1000 кВА |
1250 кВА |
1600 кВА |
|
Частота |
50 Гц |
|||||||
|
Номинальное первичное напряжение |
6 кВ |
|||||||
| Способ, диапазон регулирования напряжения |
Переключение без возбуждения (ПБВ), ± 5 % |
|||||||
|
Номинальное вторичное напряжение |
1,20 кВ 0,69 кВ 0,4 кВ |
1,20 кВ 0,69 кВ 0,4 кВ |
1,20 кВ 0,69 кВ 0,4 кВ |
1,20 кВ 0,69 кВ 0,4 кВ |
1,20 кВ 0,69 кВ 0,4 кВ |
1,20 кВ 0,69 кВ |
1,20 кВ 0,69 кВ |
1,2 кВ |
|
Схема и группа соединения обмоток силового трансформатора |
У/Д-11; У/У-0 |
У/Д-11; У/У-0 |
У/Д-11; У/У-0 |
У/Д-11; У/У-0 |
У/Д-11; У/У-0 |
У/Д-11; У/У-0 |
У/Д-11; Д/Д-0 |
Д/Д-0 |
|
Напряжение короткого замыкания, % от номинального |
3,0 % |
3,6 % |
3,6 % |
3,4 % |
3,5 % |
5,0 % |
5,5 % |
6,0 % |
|
Потери короткого замыкания силового трансформатора при температуре 115° С |
1,92 кВт |
2,52 кВт |
2,93 кВт |
3,95 кВт |
5,16 кВт |
7,25 кВт |
7,7 кВт |
8,5 кВт |
|
Ток холостого хода |
2,5 % |
2,1 % |
1,5 % |
1,2 % |
1,1 % |
1,0 % |
0,95 % |
0,95 % |
|
Потери холостого хода силового трансформатора |
0,52 кВт |
0,67 кВт |
0,95 кВт |
1,3 кВт |
1,95 кВт |
2,80 кВт |
3,2 кВт |
4,2 кВт |
Информация для заказа
Структура условного обозначения:
|
ТКПВ |
— |
Х |
/ |
6 |
— |
Х |
— |
Х |
Х |
Х |
Х |
5 |
ТУ У 31.1—31173861-017:2011 |
|
(1) |
(2) |
(3) |
(4) |
(5) |
(6) |
(7) |
(8) |
(9) |
1 — трансформаторная комплектная подстанция взрывозащищенная
2 — номинальная мощность в киловольт-амперах
3 — номинальное первичное напряжение: 6 кВ
4 — вторичное напряжение или сочетание вторичных напряжений в киловольтах в формате Х или Х/Х:
0.4, 0.69, 1.2, 0.69/0.4, 1.2/0.69 (см. технические характеристики)
5 — исполнение по управлению распределительных устройством
ДВ — дистанционное управление РУВН
ДН — дистанционное управление РУНН
ДВН — дистанционное управление обоими распредустройствами РУВН и РУНН
отсутсвие букв — с ручным управлением РУВН и РУНН
6 — исполнение по системе питания
ПП — для питания сетей с полупроводниковые преобразователями частоты
остутсвие букв — для питания сетей без полупроводниковых преобразователей частоты
7 — исполнение по системе защиты и контроля:
К – со встроенной аппаратурой телеконтроля рабочих параметров
отсутствие буквы – без функции телеконтроля
8 — климатическое исполнение УХЛ или Т
9 — категория размещения
Примеры обозначений при заказе:
— трансформаторной подстанции мощностью 630кВА, с ручным управлением РУВН и РУНН, для питания сетей без полупроводниковых преобразователей частоты, на вторичное напряжение 1.2/0.69кВ, со встроенной аппаратурой телеконтроля, в климатическом исполнении УХЛ, с установленным изготовителем напряжением 0,69 кВ, с колесными парами на колею 900 мм:
«ТКПВ-630/6-1.2/0.69-К УХЛ5, 0.69кВ, 900мм ТУ У 31.1—31173861-017:2011»
— трансформаторной подстанции мощностью 400кВА, с дистанционным управлением РУВН, для питания сетей без полупроводниковых преобразователей частоты, на вторичное напряжение 0.69/0.4кВ, в климатическом исполнении УХЛ, с установленным изготовителем напряжением 0,69 кВ, с колесными парами на колею 900 мм:
«ТКПВ-400/6-0.69/0.4-ДВ УХЛ5, 0.69кВ, 900мм ТУ У 31.1—31173861-017:2011»
