ПВИТ-М ПУСКАТЕЛИ ВЗРЫВОЗАЩИЩЕННЫЕ ИСКРОБЕЗОПАСНЫЕ (большой)
Область применения:
дистанционное управление включением и отключением подземных электроприемников, в т.ч. трехфазных асинхронных электродвигателей мощностью до 930 кВт, в шахтах и рудниках, опасных по газу (метану) и угольной пыли.
- Отличительные особенности
- Технические характеристики
- Дополнительные материалы
• Маркировка взрывозащиты: РВ Ex d [ia] I
• Реверсивные модели с дистанционным реверсом на двух контакторах и со схемой дистанционного управления на двух блоках БДУ-Т
• Нереверсивные модели с реверсируемым разъединителем и схемой дистанционного управления на одном блоке БДУ-Т
• Максимальная токовая защита (блок БТЗ-Т) с тремя диапазонами уставок
|
Диапазон уставок, А |
Уставка МТЗ в зависимости от номера уставки на блоке БТЗ-Т, А |
|||||||||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
||||
|
630 |
1200 |
1500 |
1800 |
2100 |
2400 |
2700 |
3000 |
3300 |
3600 |
3900 |
4800 |
|||
|
400 |
400 |
800 |
1000 |
1200 |
1400 |
1600 |
1800 |
2000 |
2200 |
2400 |
2600 |
2800 |
||
|
250 |
250 |
250 |
500 |
625 |
750 |
875 |
1000 |
1125 |
1250 |
1375 |
1500 |
1625 |
1750 |
|
|
125 |
125 |
125 |
250 |
312 |
375 |
473 |
500 |
562 |
625 |
687 |
750 |
813 |
875 |
|
|
63 |
63 |
125 |
156 |
187 |
218 |
250 |
281 |
312 |
343 |
375 |
406 |
440 |
||
|
32 |
63 |
78 |
93 |
109 |
125 |
140 |
156 |
171 |
187 |
203 |
218 |
|||
• В исполнении ПВИТ-МВ(Р)К оснащаются аппаратурой телеконтроля и телеуправления (ТУ, ТК)
• Три диапазона питающих напряжений 380/660/1140В и три дапазона уставок токовых защит расширяют область применения и позволяют сократить закупаемую номенклатуру.
Базовый модельный ряд
|
Неревер- |
Ревер- |
Контактор |
ТУ, ТК |
Диапазоны токовых защит |
|||
|
125/63/32А |
250/125/63А |
400/250/125А |
630/400/250А |
||||
|
|
ВАКУУМНЫЙ |
ПВИТ-125МВ-3 |
ПВИТ-250МВ-3 |
ПВИТ-400МВ-3 |
ПВИТ-630МВ-3 |
||
|
|
ВАКУУМНЫЙ |
ПВИТ-125МВР-3 |
ПВИТ-250МВР-3 |
ПВИТ-400МВР-3 |
ПВИТ-630МВР-3 |
||
|
|
ВАКУУМНЫЙ |
|
ПВИТ-125МВК-3 |
ПВИТ-250МВК-3 |
ПВИТ-400МВК-3 |
ПВИТ-630МВК-3 |
|
|
|
ВАКУУМНЫЙ |
|
ПВИТ-125МВРК-3 |
ПВИТ-250МВРК-3 |
ПВИТ-400МВРК-3 |
ПВИТ-630МВРК-3 |
|
|
|
ВОЗДУШНЫЙ |
ПВИТ-125М-3 |
ПВИТ-250М-3 |
||||
|
|
ВОЗДУШНЫЙ |
ПВИТ-125МР-3 |
ПВИТ-250МР-3 |
||||
|
|
ВОЗДУШНЫЙ |
|
ПВИТ-125МК-3 |
ПВИТ-250МК-3 |
|||
|
|
ВОЗДУШНЫЙ |
|
ПВИТ-125МРК-3 |
ПВИТ-250МРК-3 |
|||
Характеристики совместимости базовых моделей с пускателями прежних лет выпуска
|
БАЗОВАЯ МОДЕЛЬ |
Uном, В |
Iном, А |
|||||||||||||
|
660/380 |
400/250 |
125/63 |
|||||||||||||
|
660/380 |
630/400 |
250/125 |
63/32 |
||||||||||||
|
1140 |
660 |
380 |
630 |
515 |
400 |
320 |
250 |
200 |
160 |
125 |
80 |
63 |
40 |
32 |
|
|
|
|
|
|
|
|
|
|||||||||
|
ПВИТ-400МВ(Р)(К)-3 |
|
|
|
|
|
|
|
|
|
||||||
|
ПВИТ-250М(В)(Р)(К)-3 |
|
|
|
|
|
|
|
|
|
||||||
|
ПВИТ-125М(В)(Р)(К)-3 |
|
|
|
|
|
|
|
|
|||||||
• Дополнительные особенности моделей ПВИТ-М(В)(Р)К (с блоком БМИТ-4):
— двухпроводной искробезопасный интерфейс связи RS-485
— протокол связи MODBUS RTU или ASCII, скорость связи настраивается от 300 до 115 200 бод
— считывание состояние контактора, защит, уровней токовых нагрузок и уровня напряжения
— отработка команд телеуправления включением и отключением
— регистрация событий на съемную карту памяти
|
Параметр |
ПВИТ-630МВ(Р)(К)-3 |
ПВИТ-400МВ(Р)(К)-3 |
ПВИТ-250М(В)(Р)(К)-3 |
ПВИТ-125М(В)(Р)(К)-3 |
||
|
Номинальное напряжение питающей сети |
1140/660/380В |
|||||
|
Допустимое отклонение напряжения питающей сети от номинального |
от –15% до +15% |
|||||
|
Частота питающей сети |
50 Гц |
|||||
|
Номинальный ток, не более |
630А |
400А |
250А |
125А |
||
|
Диапазоны уставок токовых защит |
630/400/250А |
400/250/125А |
250/125/63А |
125/63/32А |
||
|
Максимальная расчетная мощность управляемого электродвигателя (cos=0,75) соответственно 1140/660/380В |
930/540/314кВт |
590/342/200кВт |
370/214/123кВт |
185/107/62 |
||
|
Предельная коммутационная способность на наибольшем номинальном токе и напряжении 1140/660В: — включающая — отключающая |
8000А 5000А |
6000/9000А 3200/5000А |
5600/6900А 3000/3750А |
2850/4600А 1750/2850А |
||
|
Габаритные размеры (Ш х В х Г) |
890мм х 920мм х 885мм |
|||||
|
Масса, не более |
290 кг |
|||||
Характеристики кабельных вводов
|
Отделение |

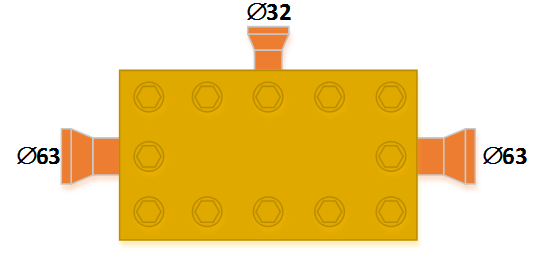

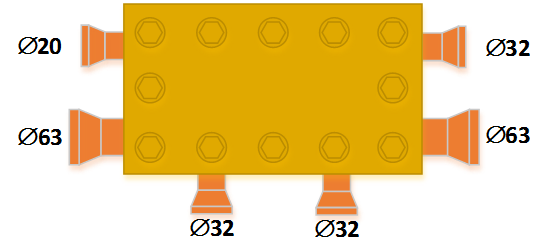

Схема расположения кабельных вводов |
Назначение |
Тип |
Кол.-во |
Внутренний диаметр резинового кольца |
|
Вводная (сетевая) камера |
 |
Ввод |
63 |
1 |
36/40/44/48/52/56/60мм |
|
Транзитный ввод |
63 |
1 |
36/40/44/48/52/56/60мм |
||
|
Резервный ввод |
32 |
1 |
18/21/25/29мм |
||
|
Выводная (моторная) камера |
 |
Вывод к токоприемнику |
63 |
2 |
36/40/44/48/52/56/60мм |
|
Контрольные выводы |
32 |
3 |
18/21/25/29мм |
||
|
20 |
1 |
11/15/19мм |
