КРУРНТ-6 УСТРОЙСТВО КОМПЛЕКТНОЕ РАСПРЕДЕЛИТЕЛЬНОЕ РУДНИЧНОЕ

Доступны для заказа в корпусах двух типов:
— стандартный типоразмер ;

— малогабаритный типоразмер.

В каждом из типоразмеров выпускается в пяти исполнениях:

КРУРНТ-6-В – вводное комплектное распредустройство;

КРУРНТ-6-В+Wh – тоже, но со встроенным независимым счетчиком, включенным по схеме двух ваттметров;

КРУРНТ-6-С – секционное комплектное распредустройство;

КРУРНТ-6-О – распредустройство отходящего присоединения;

КРУРНТ-6-О+Wh – тоже, но со встроенным независимым счетчиком, включенным по схеме двух ваттметров.

• Электрическая схема унифцирована с взрывозащищенными шкафами КРУВ-6, что упрощает техническое обслуживание на предприятиях, где эксплуатируется как РН, так и РВ шкафы КРУ.

• виды управления:

— местное включение и отключение, деблокировка

— дистанционное (до 10 км) включение и отключение по искробезопасной линии связи (ia)

— телеуправление: включение, отключение, деблокировка по искробезопасной линии RS485

• защиты:

— минимального напряжения (отключаемая)

— от превышения и понижения напряжения

— МТЗ: прямого действия и микропроцессорная

— блокировочное реле утечки с электронным коммутатором БРУ (нет механического коммутатора БРУ)

— направленная от однофазных замыканий на землю, обеспечивающая селективность даже при дуговом замыкании на землю

— от потери управляемости при обрывах и кз линий дистанционного управления

— отработка на отключение и блокировку внешнего исполнительного контакта газовой защиты или аппаратуры контроля воздуха

• автоматика

— АПВ в исполнениях О и В с регулировкой безтоковой паузы от 10 до 1800с

— АВР в исполнении С

— таймер ограничения длительности включения

— таймер блокировки включения для ограничения частоты включения выключателя

• функции индикации:

— 12 дискретных светодиодных индикаторов состояния основных защит, выключателя, каналов приема и передачи порта RS485

— эргономичный алфавитно-цифровой дисплей с многооконными режимами отображения данных

• функции облегчения технического обслуживания

— проверка действия МТЗ и БРУ

— диагностические окна с отображением расширенной информации по работе шкафа КРУ и его компонентов

— журнал событий

Информация для заказа

Структура условного обозначения

1 — комплектное распределительное устройство в рудничном нормальном исполнении

2 — номинальное напряжение в киловольтах

3 — типоразмер: отсутвует — малогабаритный, А — стандартный*

Примечание: допускается заказывать стандартный типоразмер шкафа, указав в дополнительных требованиях «стандартный».

4 — исполнение в соответствии с таблицей 1

5 — номинальный ток в амперах в соответствии с таблицей 1

6 — параметры комплектации: Д – с пультом дистанционного управления; 0 – без пульта дистанционного управления

7 — климатическое исполнение

8 — категория размещения

Таблица 1

Пример обозначения одиночного КРУ, состоящего из шкафа отходящих присоединений стандартного типоразмера со встроенным независимым счетчиком электроэнергии на номинальный ток 200 А с пультом дистанционного управления:

«КРУРНТ-6А-ОО+Wh-200-Д УХЛ5 ТУ У 31.2-31173861-015:2008»

или

«КРУРНТ-6-ОО+Wh-200-Д УХЛ5, стандартный ТУ У 31.2-31173861-015:2008»

Пример обозначения группового КРУ, состоящего из вводного шкафа малогабаритного типоразмера со встроенным независимым счетчиком электроэнергии на номинальный ток 400 А без пульта дистанционного управления:

«КРУРНТ-6-ВГ+Wh-400-0 УХЛ5 ТУ У 31.2-31173861- 015:2008»

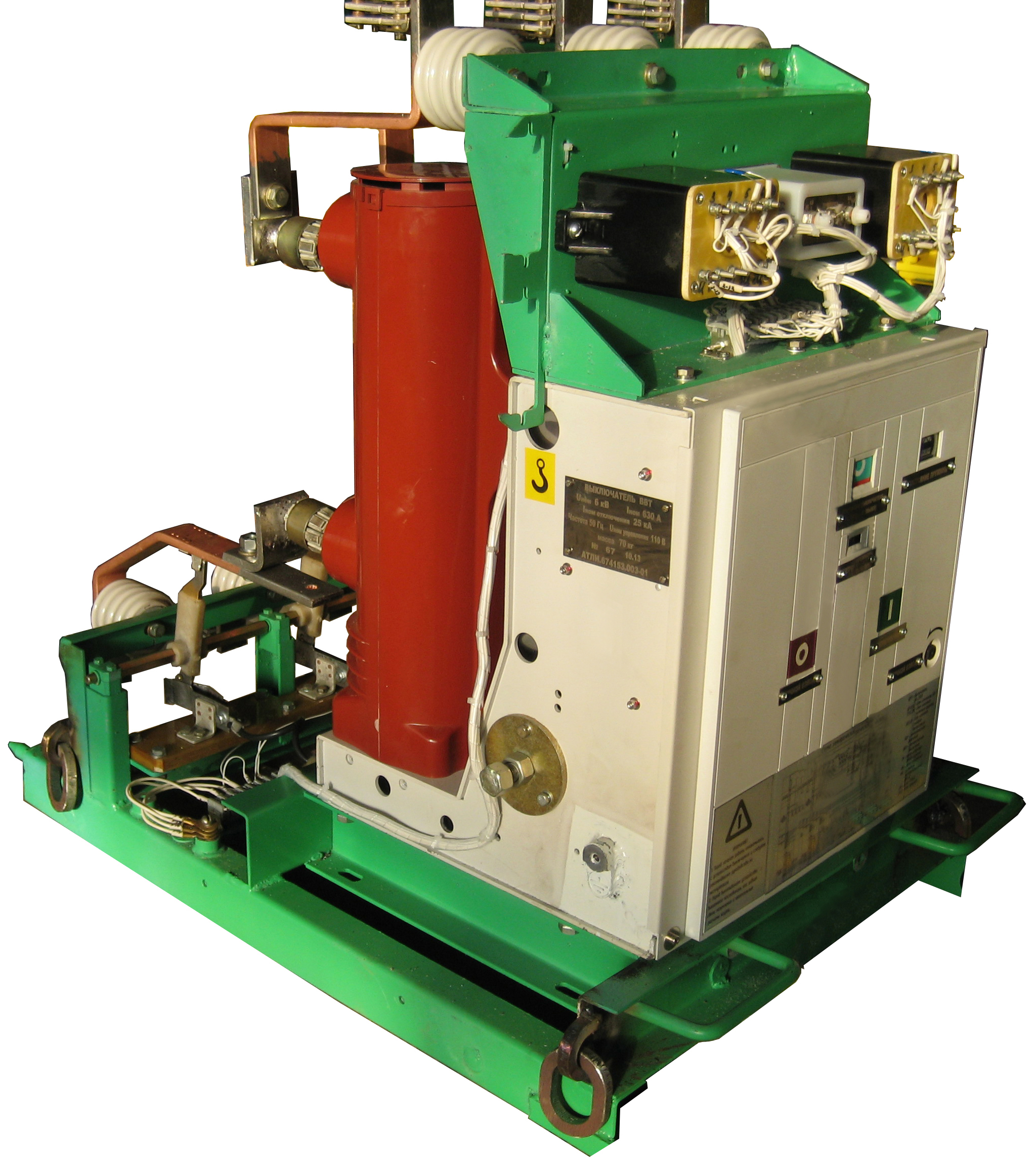

Модуль выкатной предназначен для модернизации ячеек КРУРН-6А, эксплуатирующихся в сетях с изолированной нейтралью трехфазного переменного тока частоты 50 Гц с номинальным напряжением 6кВ путем прямой замены устройства с выключателем ВВПЛ-6, ВЭВ-6, ВЭВ-6Б.

Использование модуля при ремонте и модернизации своими силами в условиях эксплуатации позволяет:

— улучшить технические параметры и избежать затрат на приобретение новых КРУ без необходимости демонтажа из действующих подстанций;

— получить надёжное коммутационное оборудование с минимальными затратами на обслуживание.

В качестве коммутационного аппарата используется вакуумный выключатель ВВТ с пружинным приводом, позволяющий осуществлять ручное (механическое) управление включением / отключением при неисправностях электрических цепей системы управления.

Выпускается в следующих исполнениях:

— отходящих присоединений с механическим коммутатором БРУ (КРУ с релейными блоками);

— отходящих присоединений с бесконтактным БРУ (КРУ с микропроцессорным блоком);

— вводное / секционное (КРУ с любой системой управления).

Технические характеристики

* Если до этого срока не исчерпан механический или коммутационный ресурс

Информация для заказа

*Применим для модернизации КРУРН-6А прежних лет выпуска.
