АШТ АГРЕГАТЫ ШАХТНЫЕ ТРАНСФОРМАТОРНЫЕ
Область применения:
электропитание потребителей трехфазным напряжением 127В или 220В, а также однофазным 36В, в т.ч. линии освещения, средства автоматики и сигнализации, ручной электроинструмент, в подземных выработках опасных по газу (метану) и угольной пыли при подключении к сети переменного тока (50Гц) с изолированной нейтралью трансформатора напряжением 660/380В или 1140/660В.
- Отличительные особенности
- Технические характеристики
• Изготавливается в двух базовых исполнениях
— АШТ-О – предназначен для питания линий освещения и автоматики по двум управляемым линиям (местное управление).
— АШТ-П – предназначен для питания ручного инструмента, линий освещения и автоматики по двум управляемым (дистанционное управление и ручное реверсирование) и одной неуправляемой линиям.
• Каждое исполнение доступно с трансформатором мощностью 4 кВА или 6 кВА, входное напряжение 660/380В или 1140/660В
• Агрегаты АШТ-П дополнительно доступны в исполнении АШТ-П-К со встроенной аппаратурой телеуправления и телеконтроля (ТУ, ТК)
• Агрегаты обеспечивают работу в продолжительном, прерывисто-продолжительном, повторно-кратковременном режимах.
• Выполняемые функции:
|
Агрегат |
Защиты |
Управление |
|||||||
|
РУ-127/220 |
РУ-36 |
БРУ |
МТЗ |
ТЗП |
Реверс |
МУ |
ДУ |
ТУ |
|
|
АШТ-О |
Есть |
по заказу |
Нет |
Есть |
Есть |
Нет |
Есть |
Нет |
Нет |
|
АШТ-П |
Есть |
по заказу |
Есть |
Есть |
Есть |
Есть |
Нет |
Есть |
Нет |
|
АШТ-П-К |
Есть |
по заказу |
Есть |
Есть |
Есть |
Есть |
Нет |
Есть |
Есть |
Примечание:
РУ-127/220 — общее реле утечки для всех отводов на напряжение 127/220В
РУ-36 — реле утечки на отводе 36В
БРУ — блокировочное реле утечки на каждом из управляемых отводов (блок БКИ-2Т)
МТЗ — максимальная токовая защита (блок БТЗ-Т на управляемых отводах и автоматические выключатели на неуправляемых отводах)
ТЗП — технологическая защита от перегрузки на управляемых отводах (блок БТЗ-Т)
Реверс — ручное реверсирование управляемых отводов
МУ — местное управление включением управляемых отводов
ДУ — дистанционное управление включением управляемых отводов
ТУ — телеуправление по 2-проводной линии RS-485 (ia), протокол MODBUS
• Дополнительные функции исполнения АШТ-П-К (с блоком БМИТ-4):
— двухпроводной искробезопасный интерфейс связи RS-485
— протокол связи MODBUS RTU или ASCII, скорость связи настраивается от 300 до 115 200 бод
— считывание состояния отводов, защит, уровней токовых нагрузок и уровня напряжения
— отработка команд телеуправления включением и отключением
— регистрация событий на съемную карту памяти
Модельный ряд:
|
Вход питания |
Освети-тельный |
Пусковой |
Аппаратура ТУ, ТК |
Модель согласно ТУ У 31.2-31173861-001:2007 |
|
|
4 кВА |
6кВА |
||||
|
660/380В |
|
АШТ-О-4, 660/380 |
АШТ-О-6, 660/380 |
||
|
1140/660В |
|
АШТ-О-4, 1140/660 |
АШТ-О-6, 1140/660 |
||
|
660/380В |
|
АШТ-П-4, 660/380 |
АШТ-П-6, 660/380 |
||
|
1140/660В |
|
АШТ-П-4, 1140/660 |
АШТ-П-6, 1140/660 |
||
|
660/380В |
|
|
АШТ-П-4К, 660/380 |
АШТ-П-6К, 660/380 |
|
|
1140/660В |
|
|
АШТ-П-4К, 1140/660 |
АШТ-П-6К, 1140/660 |
|
Примечание: по заказу каждая модель доступна с функцией РУ-36 на отводе 36В
|
Тип агрегата |
АШТ-П-4 |
АШТ-П-6 |
АШТ-О-4 |
АШТ-О-6 |
|||||||||||
|
Номинальная мощность трансформатора |
4 кВА |
6 кВА |
4 кВА |
6 кВА |
|||||||||||
|
Номинальное напряжение первичной цепи |
1140/660В, 660/380В |
||||||||||||||
|
Номинальное напряжение вторичных цепей |
230/133В (3вывода), |
230/133В (2вывода), |
|||||||||||||
|
Максимальная мощность подключаемых токоприемников — на напряжение 230/133В — на напряжение 36В |
|||||||||||||||
|
0,2+1,5+1,5кВт |
0,2+2,7+2,7кВт |
1,6+1,6кВт |
1,6+1,6кВт |
||||||||||||
|
0,35 кВт |
0,35 кВт |
0,35 кВт |
0,35 кВт |
||||||||||||
|
Номинальный ток первичной цепи — при 1140 В — при 660 В — при 380 В |
2,2 А |
3,2 А |
2,2 А |
3,2 А |
|||||||||||
|
3,9 А |
5,6 А |
3,9 А |
5,6 А |
||||||||||||
|
6,8 А |
9,5 А |
6,8 А |
9,5 А |
||||||||||||
|
Номинальный ток вторичных цепей — при 230 В — при 133 В — при 36В |
10 А |
14 А |
10 А |
14 А |
|||||||||||
|
17,3 А |
24 А |
17,3 А |
24 А |
||||||||||||
|
10 А |
10 А |
10 А |
10 А |
||||||||||||
|
Уставки МТЗ на управляемых отводах |
Номер уставки |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
|||
|
Диапазон 1 |
32А |
40А |
48А |
56А |
64А |
72А |
80А |
88А |
96А |
104А |
112А |
||||
|
Диапазон 2 |
4,0А |
5,0А |
6,0А |
7,3А |
8,3А |
10,0 |
11,5А |
14,0А |
18,0А |
22,0А |
26,0А |
||||
|
Габаритные размеры (ШхВхГ) |
560х750х960 мм |
||||||||||||||
|
Масса, не более |
245 кг |
||||||||||||||
Характеристики кабельных вводов
|
Отделение |
Схема расположения кабельных вводов |
Назначение |
Тип |
Кол.-во |
Внутренний диаметр резинового кольца |
|

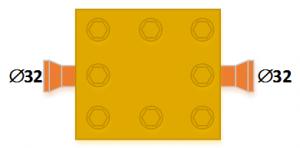

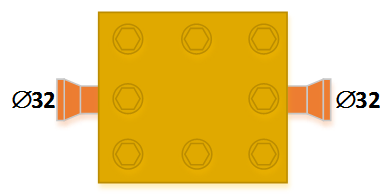

Вводная (сетевая) камера |
 |
Ввод |
32 |
1 |
18/21/25/29мм |
|
Транзитный ввод |
32 |
1 |
18/21/25/29мм |
||
|

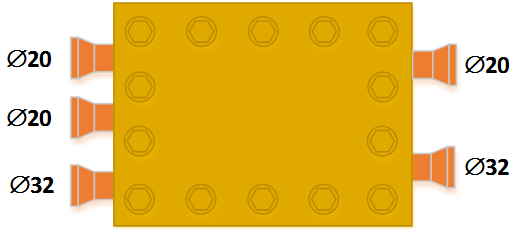

Выводная (моторная) камера |
 |
Вывод к токоприемнику |
32 |
2 |
18/21/25/29мм |
|
Контрольные или резервные выводы |
20 |
3 |
11/15/19мм |
