КРУВ-6 УСТРОЙСТВО КОМПЛЕКТНОЕ РАСПРЕДЕЛИТЕЛЬНОЕ ВЗРЫВОЗАЩИЩЕННОЕ

Доступны для заказа в корпусах двух типов:

— круглой конструкции;

— прямоугольной конструкции.

Оба корпуса расчитаны на монтаж в одном сборном распределительном пункте.

• В каждом из корпусов выпускается в пяти исполнениях:

КРУВ-6-В – вводное комплектное распредустройство;

КРУВ-6-В+Wh – тоже, но со встроенным независимым счетчиком электроэнергии, включенным по схеме двух ваттметров;

КРУВ-6-С – секционное комплектное распредустройство;

КРУВ-6-О – распредустройство отходящего присоединения;

КРУВ-6-О+Wh – тоже, но со встроенным независимым счетчиком электроэнергии, включенным по схеме двух ваттметров.

• Оснеащены вакуумным выключателем, микропроцессорным блоком защиты и управления БЗУМТ-2-08, ограничителями перенапряжения нелинейными ОПН.

• Микропроцессорный блок защиты и управления позволяет вести измерения всех текущих параметров с записью в память рабочих и аварийных режимов (“журнал событий”) и возможностью просмотра на дисплее с указанием даты, времени, причины отключения (максимальная защита, перегрузка, короткое замыкание, однофазное замыкание на землю, АГЗ, утечка и т.д.).

• Применение блока защиты и управления собственной разработки позволяет адаптировать КРУВ-6 (путем изменения программного обеспечения блока) под различные условия эксплуатации и учесть пожелания конкретного потребителя.

• Применение вакуумной коммутационной техники позволило значительно повысить ресурс и безопасность, а также упростить обслуживание изделия.

• виды управления:

— местное включение и отключение, деблокировка

— дистанционное (до 10 км) включение и отключение по искробезопасной линии связи (ia)

— телеуправление: включение, отключение, деблокировка по искробезопасной линии RS485

• защиты:

— минимального напряжения (отключаемая)

— от превышения и понижения напряжения

— МТЗ: прямого действия и микропроцессорная

— блокировочное реле утечки с электронным коммутатором БРУ (нет механического коммутатора БРУ)

— от потери управляемости при обрывах и кз линий дистанционного управления

— отработка на отключение и блокировку внешнего исполнительного контакта газовой защиты или аппаратуры контроля воздуха

• автоматика

— АПВ в исполнениях О и В с регулировкой безтоковой паузы от 10 до 1800с

— АВР в исполнении С

— таймер ограничения длительности включения

— таймер блокировки включения для ограничения частоты включения выключателя

• функции индикации:

— 12 дискретных светодиодных индикаторов состояния основных защит, выключателя, каналов приема и передачи порта RS485

— эргономичный алфавитно-цифровой дисплей с многооконными режимами отображения данных

• функции облегчения технического обслуживания

— проверка действия МТЗ и БРУ

— диагностические окна с отображением расширенной информации по работе шкафа КРУ и его компонентов

— журнал событий

Информация для заказа

Структура условного обозначения

1 — комплектное распределительное устройство взрывозащищенное

2 — номинальное напряжение в киловольтах

3 — исполнение в соответствии с таблицей 1

4 — номинальный ток в амперах в соответствии с таблицей 1

5 — дополнительные требования в порядке возрастания в соответствии с таблицей 2

Примечание: для заказа КРУВ-6 в корпусе прямоугольной конструкции в конце условного обозначения необходимо указать «прямоугольный корпус».

Таблица 1

Таблица 2

Пример обозначения одиночного КРУ, состоящего из шкафа отходящих присоединений на номинальный ток 400 А со встроенным счетчиком учета электроэнергии, в корпусе прямоугольной конструкции, с присоединенными к шкафу двумя кабельными вводами для кабеля диаметром от 36 до 60 мм угловой конструкции, одним вводом для кабеля диаметром от 48 до 70 мм без заливки кабельной массой прямой конструкции, одной крышкой, в комплекте с пультом дистанционного управления и блоком верхнего уровня БВУ4Т-USB для организации системы мониторинга и телеуправления с поверхности шахты (рудника):

«КРУВ-6-О+Wh/400-223п459 УХЛ5, прямоугольный корпус ТУ У 31.2-31173861- 014:2008»

При заказе такого же шкафа КРУ, но в круглом корпусе используется следующее обозначение:

«КРУВ-6-О+Wh/400-223п459 УХЛ5 ТУ У 31.2-31173861- 014:2008»

В настоящее время на шахтах и рудниках, наряду с современными шкафами КРУВ, оснащенными средствами телеконтроля и телеуправления, эксплуатируются ряд других высоковольтных ячеек того же типа прежних лет выпуска, но не содержащих каких-либо средств для интеграции их в единую систему диспетчерского контроля и управления. Решить данную проблему позволяет комплект для модернизации системы управления шкафа КРУВ-6, основой которого является микропроцессорный блок БЗУМТ-2-08.

Кроме того, встраивание данного набора позволит реализовать следующий набор функций:

— цифровой контроль изоляции отходящего присоединения с отображением величины сопротивления изоляции в килоомах, ведением журнала изменения сопротивления изоляции во времени

— замена механического коммутатора БРУ на электронный, отличающийся более высокой надежностью

— защита от однофазных замыканий не землю, обеспечивающей селективность срабатывания при дуговом замыкании не землю

— функции защиты, управления и автоматики серийного шкафа КРУВ-6

— журнал событий и другие функции облегчения технического обслуживания шкафа КРУВ-6

Набор для модернизации выпускается в трех исполнениях соответственно для шкафов КРУ вводного, секционного и отходящего присоединения исполнений.

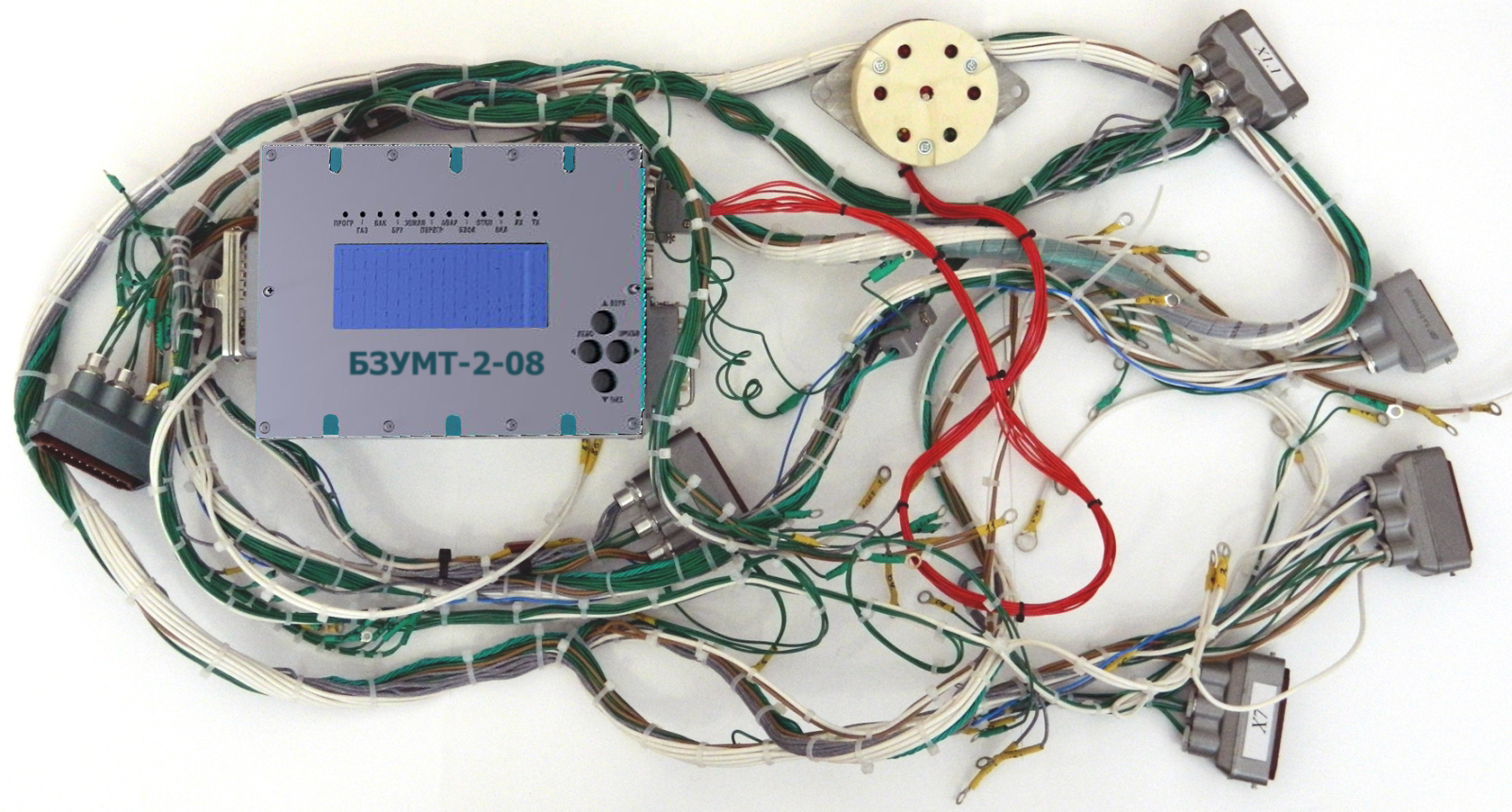

В состав набора входят:

— блок БЗУМТ-2-08;

— соединительный жгут подключения;

— внешняя панель индикации (устанавливается взамен штатной);

— кронштейны для крепления блока;

— кронштейны с датчиками БРУ и ДННП, блока коммутации БРУ (для КРУВ-О);

— инструкция по модернизации, включая электрические схемы модернизации КРУ.

Характеристики интерфейса RS-485

— искробезопасный интерфейс связи RS-485

— уровень искробезопасности ia

— протоколы связи MODBUS RTU или ASCII, PotokBZU (совместим с протоколом связи КРУВ-6 других производителей)

— скорость связи настраивается от 300 до 115 200 бод

— отработка команд телеуправления (включение, отключение, деблокировка) с возможностью идентификации до 16 пользователей
